機械密封的橡膠O形密封圈

    機械密封的橡膠O形密封圈：
    在選用橡膠O形密封圈時，通�？梢园礃藴蕘磉x擇。使用的橡膠O形密封圈有兩種安裝方式：一種是在非工作狀態僅徑向受壓縮，其壓縮量應為8%~13%；另一種是在非工作狀態徑向和軸向均受壓縮時，其徑向壓縮量應為4%~5%�？紤]到橡膠0形密封圈的最佳受力狀態，推薦使用徑向壓縮的安裝方式。
    橡膠O形密封圈是最理想的輔助密封圈，氣密封性能好，但由于受到橡膠材料耐溫、耐腐蝕性能的限制，其使用范圍有一定的局限性。使用溫度因橡膠材料而異，見表2-11。

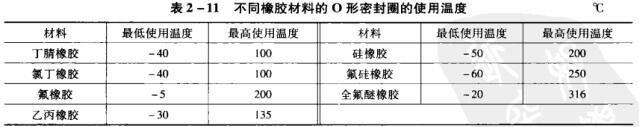

    表2-11不同橡膠材料的O形密封圈的使用溫度

    橡膠O形密封圈的大小必須與密封部位的有關尺寸相適應。圖2-13所示為橡膠O形密封圈與相關部位的尺寸。橡膠O形密封圈在采用徑向壓縮的安裝方式后的壓縮量應該適當，用壓縮率來表示時，普通橡膠O形密封圈壓縮率取截面直徑的5%~10%，對軸的過盈量為1%~3%。表2-12為橡膠O形密封圈尺寸及壓縮率推薦值。橡膠O形密封圈的壓縮率是靠控制密封圈安裝溝槽的尺寸來保證的，其安裝溝槽的尺寸見圖2-14。
    圖2-13橡膠O形密封圈與相關部位的尺寸
        圖2-14橡膠0形密封圈安裝溝槽的尺寸

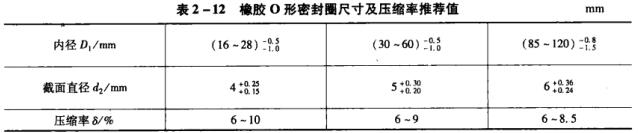

        表2-12橡膠O形密封圈尺寸及壓縮率推薦值
